方案说明:

   电容式感应触摸按键可以穿透绝缘材料外壳8mm（玻璃、塑料等等）以上，准确无误地侦测到手指的有效触摸。并保证了产品的灵敏度、稳定性、可靠性等不会因环境条件的改变或长期使用而发生变化，并具有防水和强抗干扰能力，超强防护，超强适应温度范围。

常用电容感应触摸ＩＣ分两类：

１、无需软件调试的触摸ＩＣ

　　一个触摸通道对应一个触摸感应PAD，同时对应一个主控的I/O控制。

   此方案适用于：原主控有足够多的I/O口资源

   灵敏度通过外接电容调节。

   优点：不需要修改原主控的程序，直接替换原机械式轻触按键板，方便，快捷，研发周期短

   缺点：功能单一，触发模式简单，无法通过软件调节灵敏度，按键较多则需要I/O口较多。

   参考电路图如下：

2、MCU型触摸IC

   TOUCH PAD接触摸ＩＣ输入口，

  输出可有多种方式：可实现多种通讯方式（与主控制器之间）：
      方式1：IO端口一对一方式
      方式2：ADC(不同按键给出不同电压值)方式
      方式3：BCD（二进制编码）方式
      方式4：PWM，UART，IIC…等其他定制方式

  芯片本身是MCU,可以实现常规控制，如功能不复杂，可以用单芯片方式实现。

  软件可调灵敏度。

  优点：灵敏度软件可调，使用灵活。包含MCU功能。

  缺点：成本高，开发需要软件调试。

3、I2C 通信传输

   触摸芯片通过 I2C 总线与主机进行通信。I2C是一种双线制、半双工的串行通信协议，仅需两根信号线(SCL时钟线和 SDA 数据线)即可实现设备间的数据传输。触摸芯片将检测到的按键值通过 I2C 协议打包成数据帧，按照规定的通信时序发送给主机。

   主机控制灯状态主机在接收到触摸芯片发送的按键值后，通过I2C 接口向连接的灯光控制模块发送指令，实现对灯的状态控制。例如，当检测到特定的按键值时，主机可以控制灯的开关、调节灯光亮度、切换灯光颜色等，从而为用户提供直观的操作反馈。

  传统的按键控制方案通常需要为每个按键分配独立的 IO 口，随着按键数量的增加，I0 口资源会迅速耗尽，并且增加硬件布线的复杂性。本方案采用 I2C 通信方式，仅需占用主机的两个I0口(SCL和 SDA)，即可实现多个触摸按键的检测与控制，极大地节省了I0 口资源，简化了硬件设计，提高了 PCB 板的空间利用率，同时也降低了硬件成本

  方案采用了多种抗干扰技术，确保在复杂的电磁环境下仍能稳定工作。触摸芯片内部集成了滤波电路，能够有效滤除高频噪声和杂波干扰;同时，12C 通信协议具有完善的校验机制，如数据校验位、应答机制等，可保证数据传输的准确性和可靠性。此外，通过合理的PCB 布局布线设计以及接地处理，进一步增强了系统的抗干扰能力，使触摸按键在工业控制、智能家居等对稳定性要求较高的场景中也能可靠运行。

   多种合作方式：

     01.低成本触摸方案开发

      02.速度快，按照要求定制

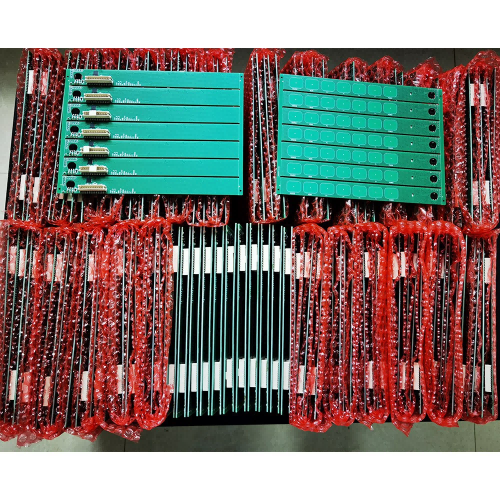

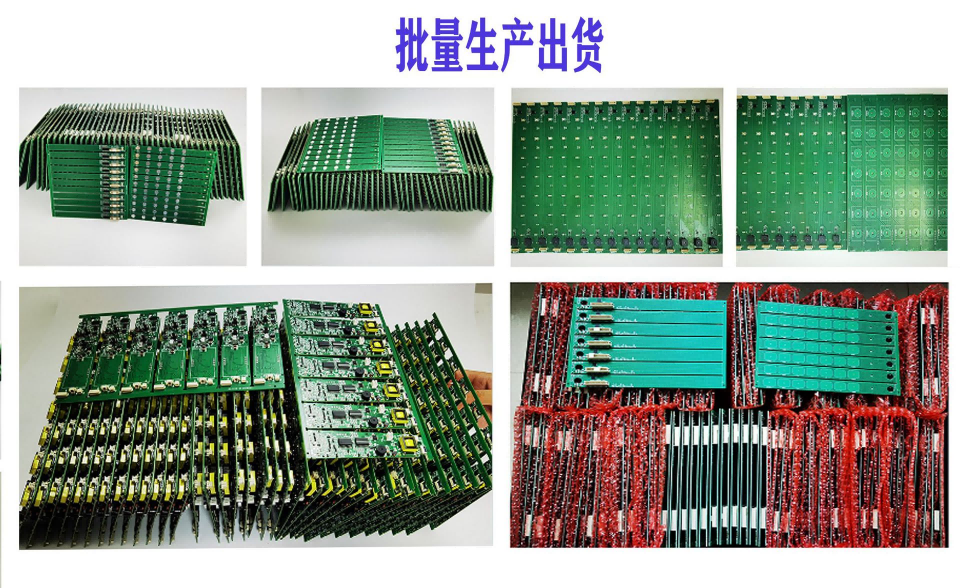

      03.可提供PCBA线路板

      04.可提供整套方案+MCU

      05.多种合作方式，有竞争力的价格

     欢迎行业人士咨询交流！
