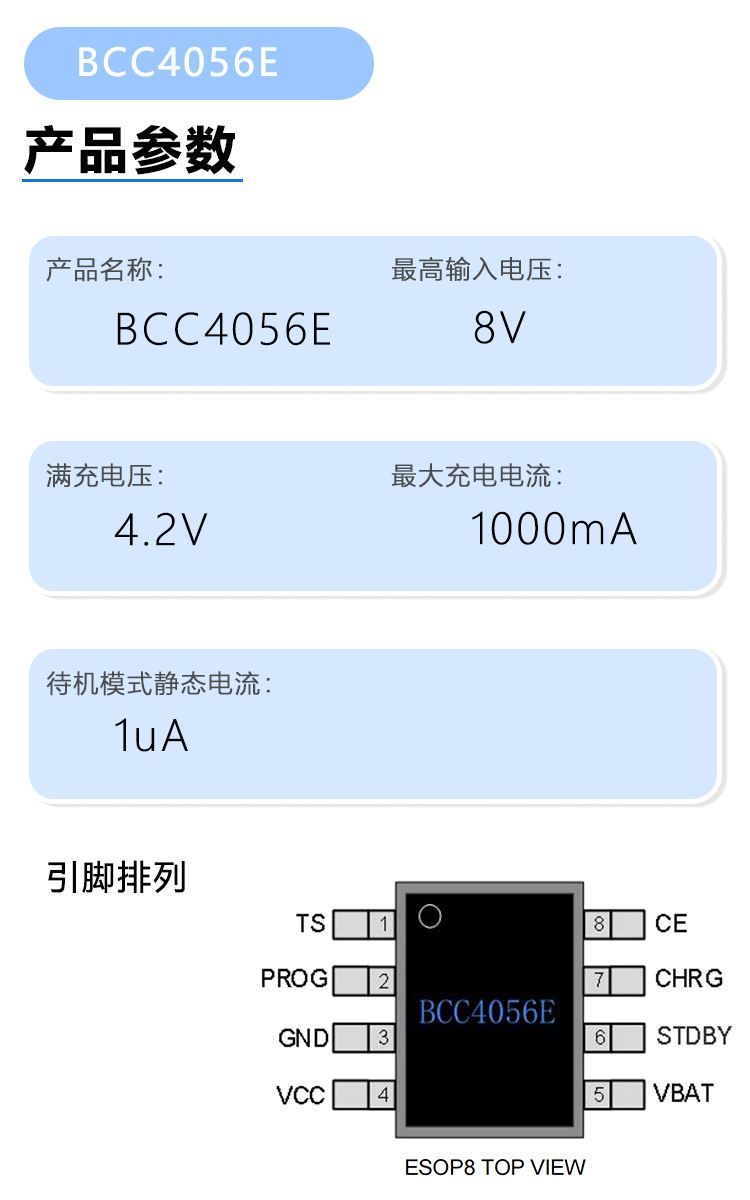

BCC4056E是一款单节锂电池恒压/恒流充电IC，其简单的外部应用电路非常适合便携式

设备应用，适合USB电源和适配器电源工作。BCC4056E充电截止电压为4.2V，充电电流可通过外部电阻进行设置。最大可达1A。当充电电流降至设定值的1/10时代表BCC4056E将自动结束充电过程。当输入电压被移掉后，BCC4056E自动进入低电流待机状态，待机电流降至1uA。

功能说明

1.智能再充电

在待机模式中，BCC4056E对BAT引脚电压进行监控，只有当BAT引脚电压低于再充电阈值电压4.0V时(对应电池容量 80%～90%)，才会开始新的充电循环，重新对电池进行充电，这就避免了对电池进行不必要的反复充电, 有效延长电池的使用寿命。

2.充电状态指示灯

CHRG 为漏极开路状态指示输出端,当充电器处于充电状态时，CHRG 被下拉为低电平，充电结束后，CHRG管脚处于高阻态；如果不使用状态指示功能时，将 CHRG 浮空或接地。STDBY 充电完成状态指示端当充电结束时，STDBY 管脚处于低电平，充电完成指示灯亮。充电过程中，此灯不亮。

3.智能温度控制

BCC4056E内部集成了智能温度控制功能，当芯片温度高于135℃时,会自动减小充电电流。该功能允许用户提高给定电路板功率处理能力的上限而没有损坏BCC4056E的风险。在保证充电器将在最坏情况条件下自动减小电流的前提下，可根据典型（而不是最坏情况）环境温度来设定充电电流。

4.电池温度保护

为了防止温度过高或者过低对电池造成的损害，BCC4056E 内部集成有电池温度检测电路。

5.电池反接保护

BCC4056E 内置锂电池反接保护功能，当锂电池反接于 BCC4056E 输出引脚，BCC4056E会停机显示故障状态，无充电电流，两个 LED 指示灯全灭，此时反接的锂电池漏电电流小于 0.7mA。

6.欠压闭锁

一个内部欠压闭锁电路对输入电压进行监控，并在 VCC 升至欠压闭锁门限以上之前使充电器保持在停机模式。
